다목적 발진회로 제작

PLL칩인 74HC4046을 이용하여 다목적 발진회로를 제작했습니다.

PLL이란 phase locked loop라고 하여 수정진동자처럼 높은 정밀도의 고정주파수를 얻을 때 사용하는 모양인데

메커니즘이 상당히 어려워, 사실 이해가 가지 않는 부분이 많습니다..

sstc제작을 염두에 두고 만들어서 오디오 입력단자와 피드백, 인터럽트 단자를 넣었고 주파수대역을 넓히려 주파수를 결정하는 R1,2,C1에도 단자대를 추가했습니다.



구글링을 통해 4046의 회로도를 찾아보면, 인터럽트신호를 5번핀에 넣을때 단순히 5번에 직결하면, 인터럽트신호가 ON상태일때(5번이 GND에 연결되지 않을때) 노이즈가 많이 끼고 오작동이 많이 일어났기 때문에, 5번핀에 1K옴정도 저항을 +극으로 연결해놓고 5번에 인터럽트 신호를 주는것이 좋습니다.



몇번 회로 수정하니 잘 작동합니다.

데이터시트에는 20MHZ근방까지 작동할 수 있다고 하는데, 16MHZ이상으로는 올리기 힘드네요



SSTC에 이용할 모스펫드라이버인 TC4420를 고주파에서 시험해봤습니다.

11메가헤르츠 이후로 주파수를 더 올리면  4420 출력주파수가 내려가네요

정확한건 오실로스코프로 찍어봐야 하겠으나 아마 11메가 헤르츠 근방에서도 상승 하강시간때문에 정상작동은 아닐것같네요







PS

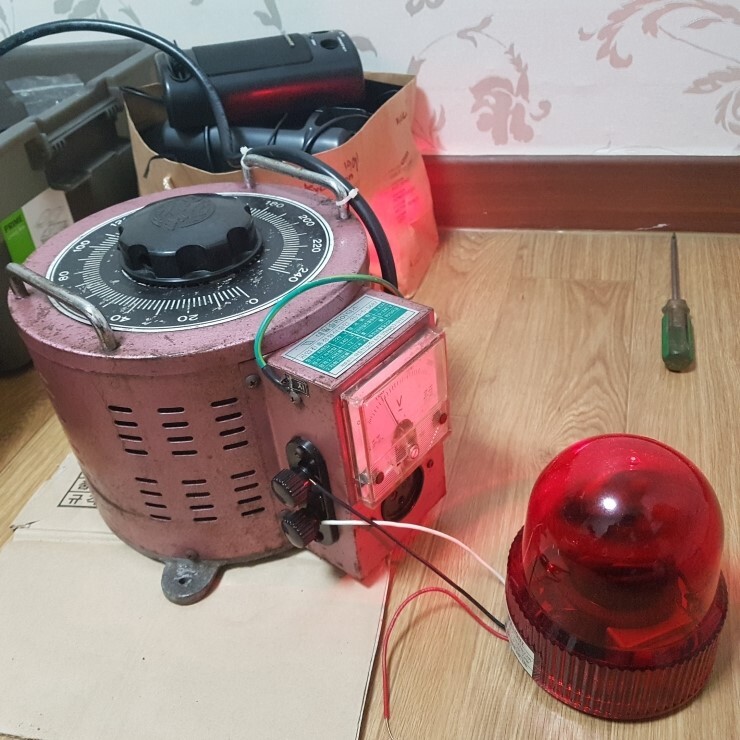

 3KW슬라이닥스를 구했습니다..

몇년간 모든실험에서 전원라인이라곤 컴퓨터파워의 12V를 썼는데, 이제 좀 넉넉해지겠네요

나무판을 구해 브릿지다이오드와 평활콘덴서를 추가해 고정시켜놔야겠습니다
