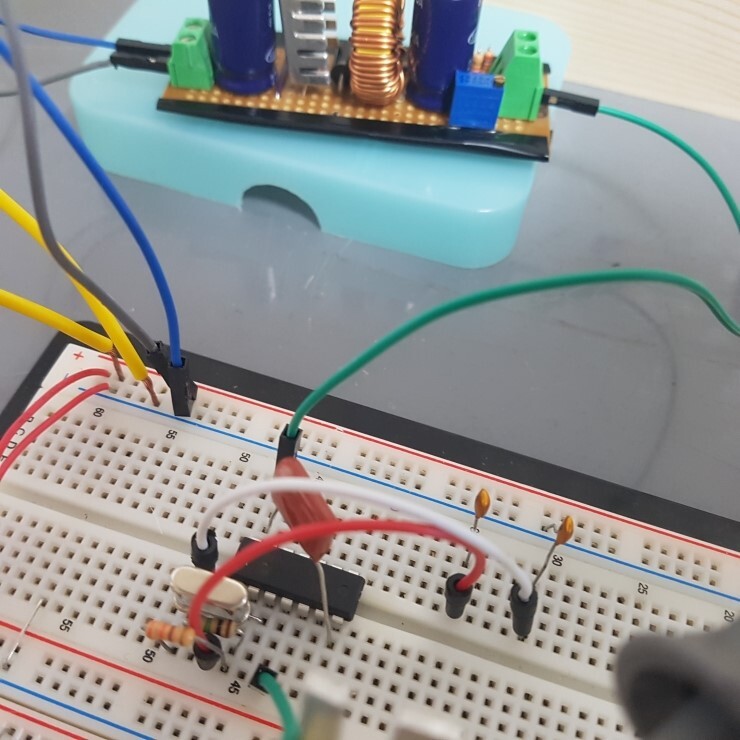

인버터로는 Hex Inverter Schmitt Triger인 74HC14를 이용하였으며 4MHZ와 16MHZ 의 크리스털로 실험해보니 잘 동작했습니다.

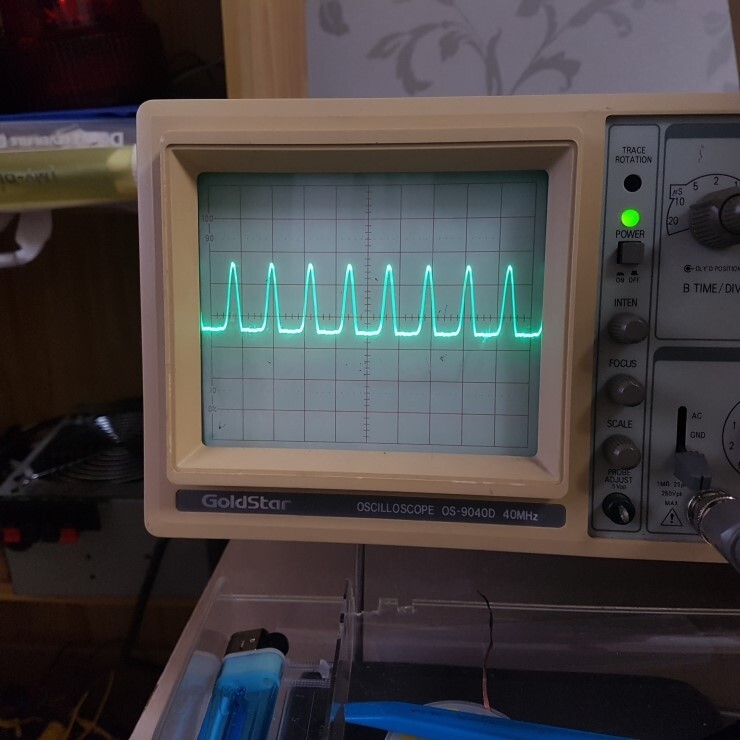

output단자에서 높은 신뢰도의 구형파를 출력합니다.
7414의 경우 TLL로직이므로 5V를 입력해야하고 IC와 가까이 디커플링커패시터를 넣어야 안정적으로 작동합니다.
