정말 간단한 인덕턴스 측정장치

현재 진행중인 HFSSTC프로젝트의 튜닝을 위해 얼마전 이베이에서 LC 측정기를 구매했습니다.

배송시간이 천만년인 해외직구 무료배송의 특성을 고려해 인내심을 가지고 기다리고 있었으나 한달이 지난 지금에서도 도착할 기미가 안보입니다. 배송추적도 안되고 답답할 따름이네요.. 아마 배송이 좀 지연되는듯한데, 이렇게되면 완성이 너무 미뤄질거같아서 무리하게라도 진행하려고 합니다.

우선, 커패시턴스는 대부분 껍데기에 써있으니 괜찮은데, 문제가 되는부분은 인덕턴스의 측정입니다.

도면상 47UH의 값을 가지는 대용량 인덕터를 감아야하는데요, 구글링을 통해 몇가지 인덕턴스 측정 방법을 알아봤고 그중 괜찮은 방법을 소개하고자 합니다.



우선 첫번째, 계산기를 이용할수 있습니다..(?)

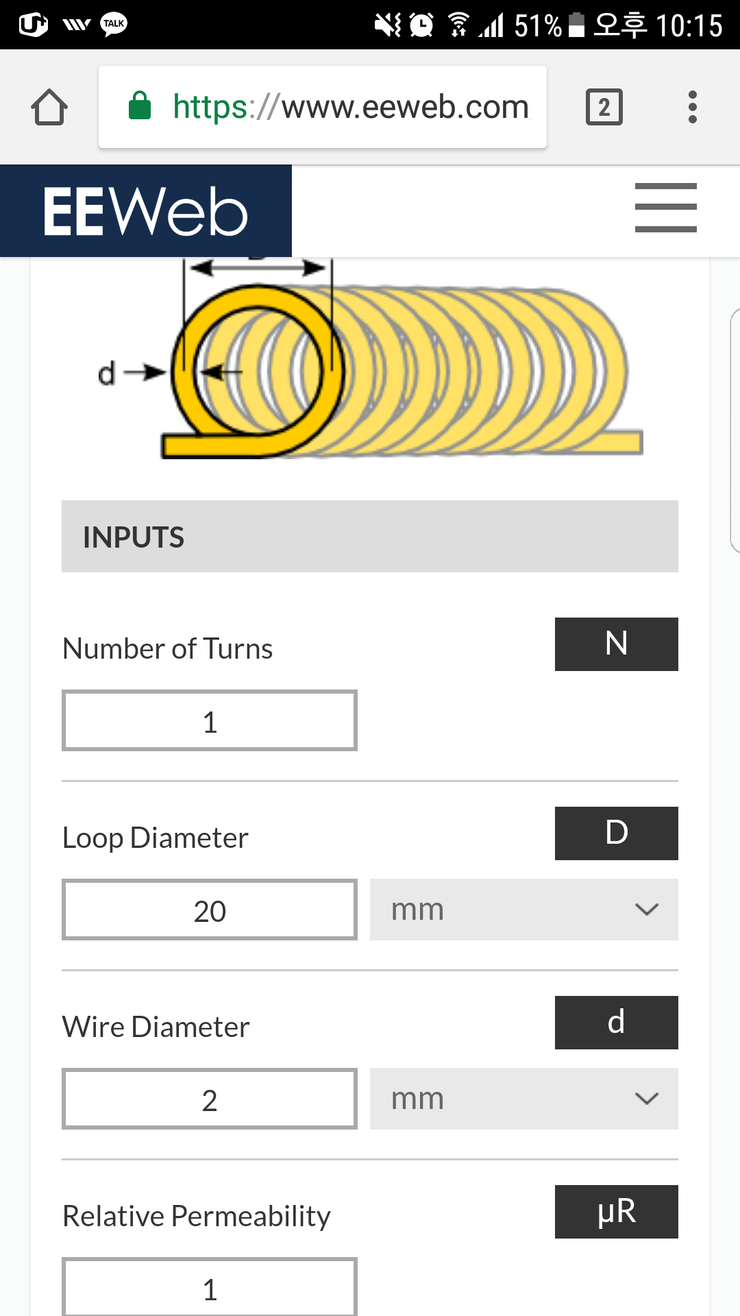

https://www.eeweb.com/tools/coil-inductance

공심코일용 계산기이지만, 찾아보면 코어가 고려된 계산기도 있지 않을까 싶습니다.

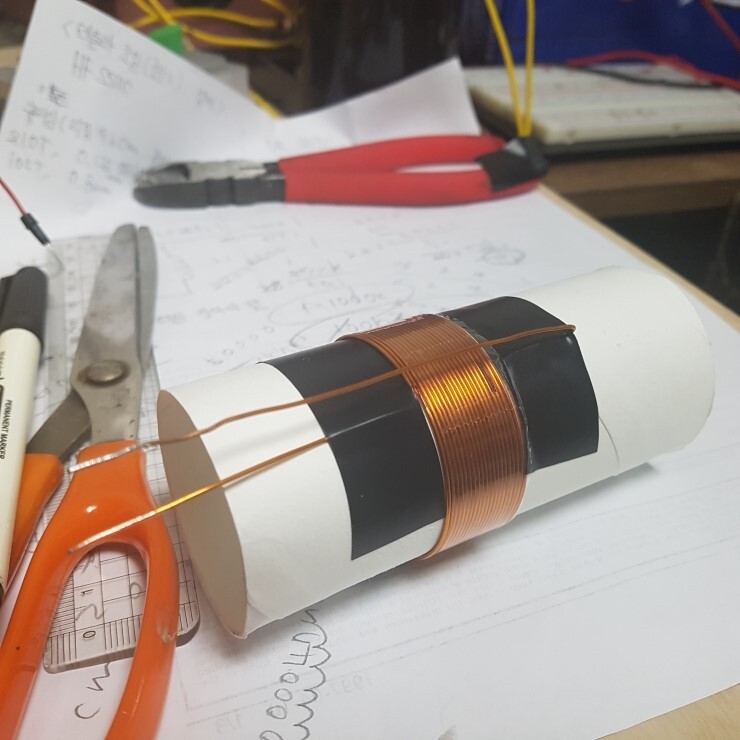

저같은경우, 직경이 44밀리미터인 휴지심을 이용했습니다.



원하는 인덕턴스 값은 47UH로,8밀리 에나멜선으로 21턴 감아주었습니다.

뭐 만들긴 만들어놨는데 이게 정말 내가 원하는 값을 띄는지는 알 길이 없는데요..

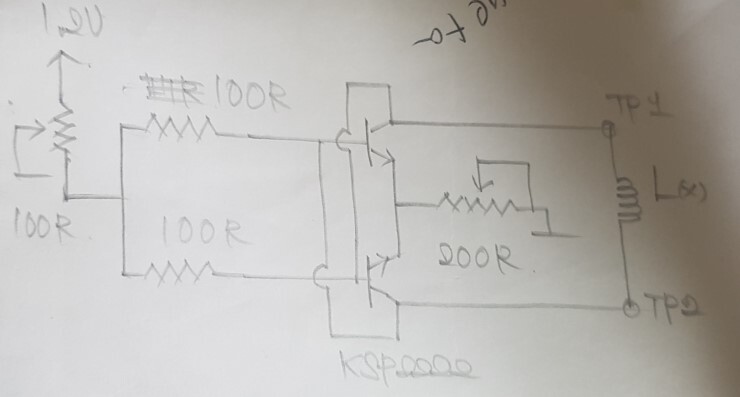

이럴때 두번째 방법인 아래 회로를 쓸 수 있습니다.

필요한것은 위 위 부품과, 주파수 카운터, 값을 알고있는 인덕터가 필요합니다.

우선 공식'inductance(uh)=50000/frequency(khz)' 이 이용됩니다.



임의의 코일이 가지는 인덕턴스를 측정하기에 앞서 회로를 세팅할 필요가 있습니다.

위 공식에 값을 아는 인덕터의 inductance를 넣으면 나오는 frequency를 기억해놓습니다.

이후 값을 아는 인덕터를 위의 L(X)자리에 넣고 test point에 주파수측정기를 물려 주파수를 측정합니다.

이때 가변트리머 100R과 200R을 돌려 측정되는 주파수가 위 공식으로 산출한 frequency와 동일한 값을 가지게 합니다.

이때 100R 가변저항값이 클수록, 200R 가변저항값이 작을수록 주파수가 높아집니다.

위 과정이 끝나면 세팅이 끝나며, L(X)에 미지의 인덕터를 넣고 테스트포인트에 주파수카운터를 물려 이때의 주파수값을 얻습니다.

이 값을 위에 제시한 공식에 넣으면 나오는 inductance값이 임의의 인덕터값이 가지는 인덕턴스 값입니다.

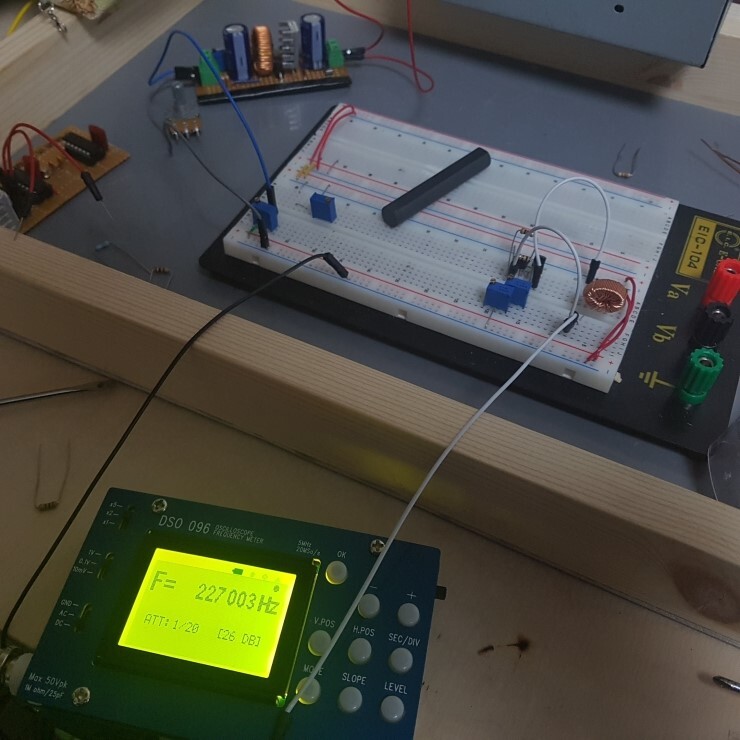

저같은경우 집에 있는 유일한 인덕터가 220uh짜리라서 이걸 이용했으며, 공식에 의해 산출된 주파수값은 227khz입니다.

이 값을 이용해 회로를 세팅해준 후 휴지심 코일을 측정해보도록 합시다.

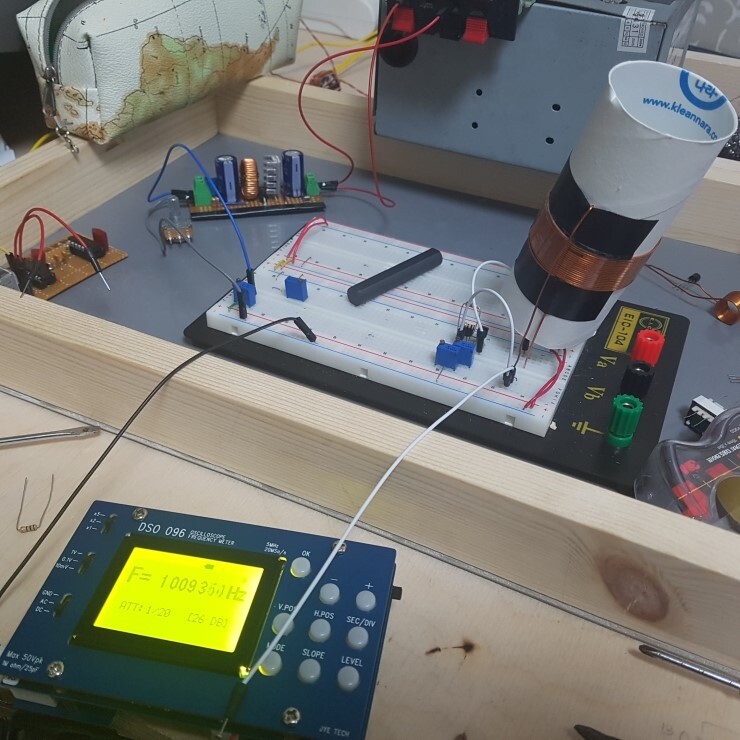

코일값이 47uh를 가져야 하니 대략 나와야하는 주파수값은 1063khz이며 이 값보다 적으면 코일값이 47uh이상인것이고

크면 47uh이하인것입니다.



대충 비슷하게 나왔네요

워낙 회로자체 오차나 주파수카운터 오차가 크니 정밀한 측정을 기대하긴 어려우나 저같은경우 대략적인 범위만 알면 되는거였고

투자되는 시간이나 부품에 비해 괜찮은 성능을 가진다고 생각하기때문에 만족스러운 결과를 얻은것같습니다
