대전력 IGBT 모듈 획득

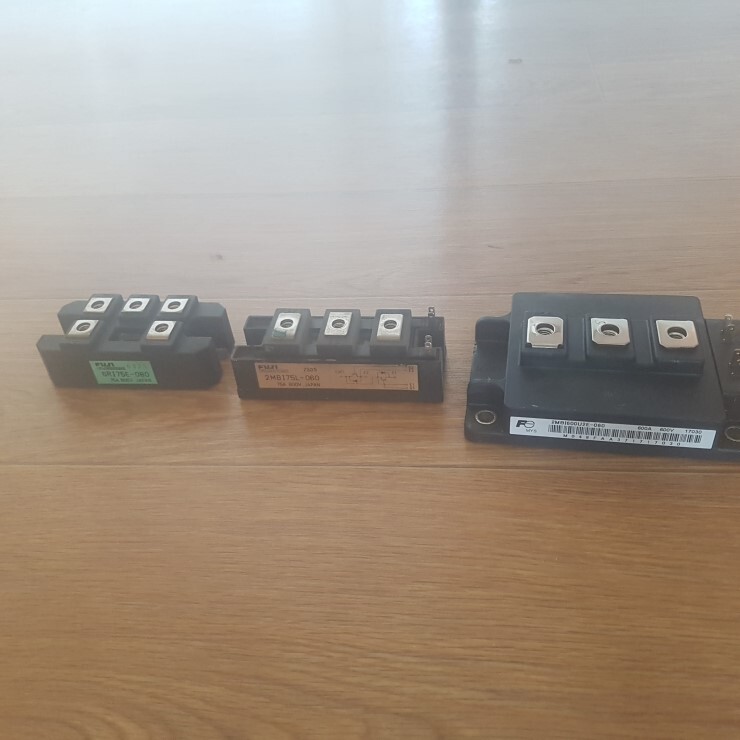

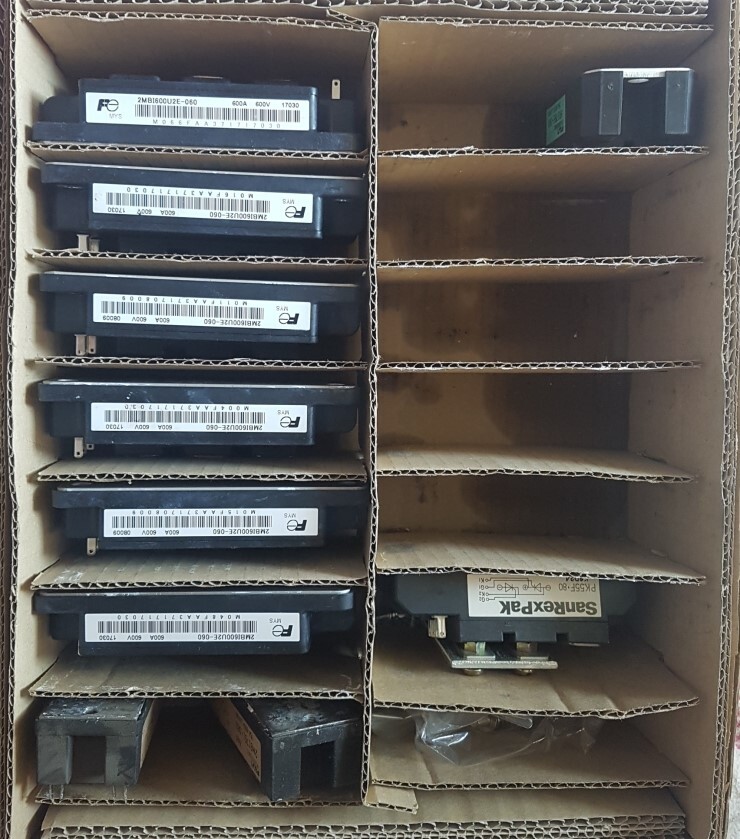

 운이 좋게 꽤 많은 고전력 IGBT를 구할수 있었습니다.

해외의 아마추어제작자들이 마당에다가 가져다놓고 실험하는 엄청나게 큰 DRSSTC의 경우 CM300이란 IGBT를 많이 이용하던데 그것과 거의 맞먹는 수준의 물건이네요. AC와 DC모터제어, 고전력스위칭 및 파워서플라이의 용도로 제작된 놈이라고 합니다.

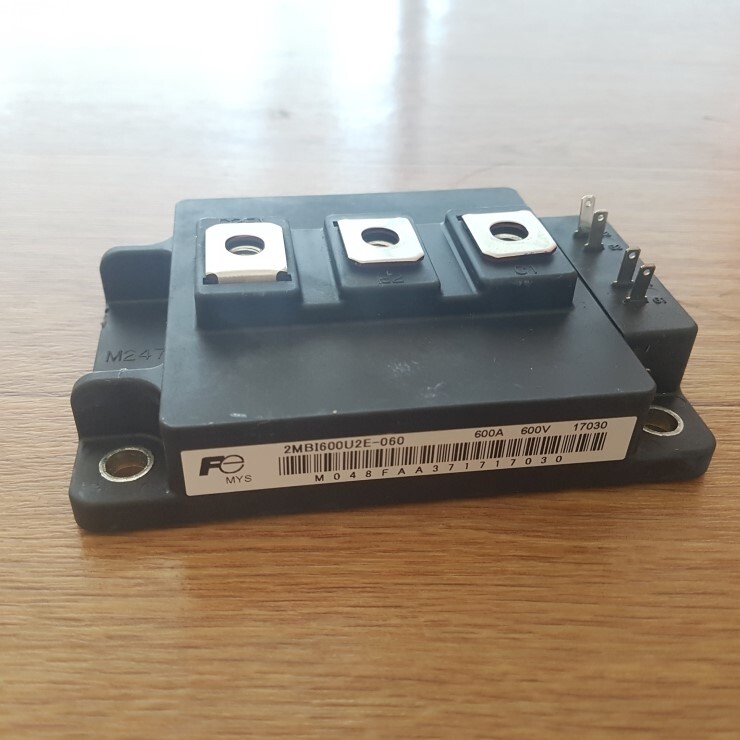

IGBT두개가 한 package 안에 들어있어 한개만으로 하프브릿지를 구성할 수 있으며 두개로 풀브릿지를 만들 수 있습니다.



한가지걱정거리가 있다면..속도가 너무 느릴것같다는 생각이 듭니다.

turn on time 과 turn off time이 600ns이고 rising time 과 falling time이 200ns입니다.

input capacitance의 경우 39600pf이란 괴랄한 수치를 보여줍니다. 그냥 콘덴서네요 ㅋㅋ



본래 제작하려했던 코일의 목표주파수가 200KHZ후반인데 커버가 가능할지 모르겠습니다.

일단 inputcapactance가 넘나 괴랄하니 켜지는데와 꺼지는거 자체가 오래걸리는데, HFSSTC에 사용되는 테크닉처럼 게이트에 공진회로를 만들어주면 어떨까합니다. 물론 춛분한 게이트신호의 전력이 뒷받침되야하겠지요..

현재 사용하고있는 모스펫드라이버칩인 TC4420이 6A짜리니..동일한 핀배치를 가지는 높은사양의 드라이버칩을 한번 찾아봐야겠고

GDT도 좀더 굵은전선으로 감을 필요성이 있을것같습니다.



500V 20A짜리 소자인 IRFP460만 써오다가 갑자기 단위가 너무 커져버리니 어찌할 바를 모르겠네요;;
