기준 주파수 발생기 제작

 비단 시계같은 장치가 아니더라도 무언갈 만들다보면 높은 신뢰도의 기준주파수원이 필요할때가 있어 만들어보았습니다.

16메가 헤르츠 수정진동자의 신호를 74HC4040(12-stage binary ripple counter)를 이용해 분주해 최종 신호들을 얻습니다.

회로자체는 간결하나 크리스털 주파수에 알맞는 콘덴서와 저항값을 산정하는게 약간 까다로울수 있는데 이부분은 개개인의 실험이 필요할듯 합니다. 저같은경우, 18pf에 100옴을 이용했습니다.(이전에 올린 크리스털 발진회로 참조)

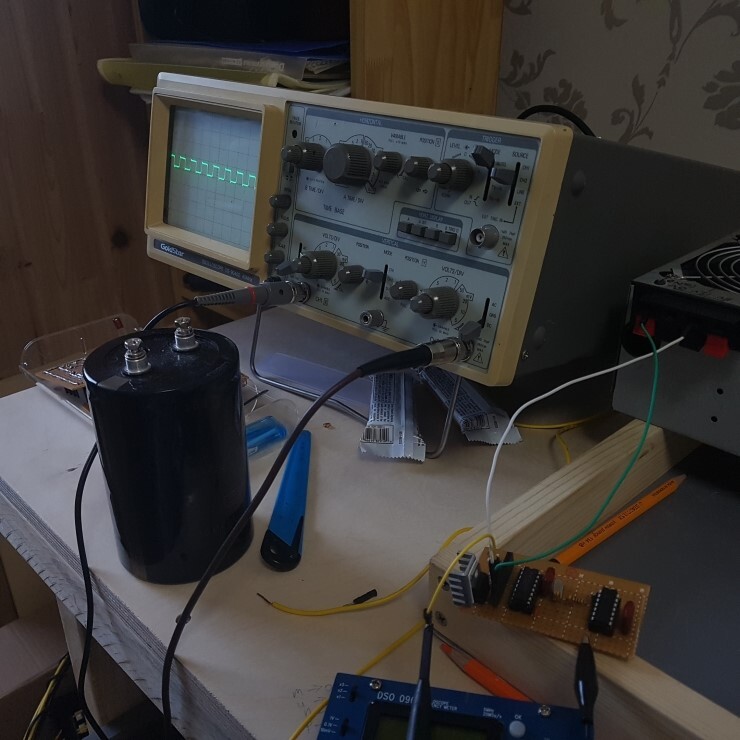

위 사진은 4메가 헤르츠의 구형파를 출력하는 모습입니다.



TLL전위가 필요한 모든 회로에 7805를 무리해서라도 넣다보니 이제 남은게 별로 없네요..

LM2576살돈으로 7805나 넉넉히 사놓을걸 그랬습니다.

2576같은경우 PWM방식이라 그런지 노이즈등 약간의 문제가 생길수 있는것같습니다.

저번에도 DRSSTC회로를 만들고나서 갑자기 잘 되지 않아 회로를 다 갈아엎었는데 결국은 2576문제기도 하였고..
